Гидравлические фланцы SAE (3000 PSI и 6000 PSI)
В разделе каталога ROKE представлены гидравлические фланцы SAE, изготовленные из нержавеющей стали AISI 316Lв соответствии со стандартами SAE J518 и ISO 6162. Данный тип соединений является безальтернативным решением для трубопроводов больших диаметров (от 1/2" до 5") и систем, работающих под экстремально высоким давлением, где использование резьбовых адаптеров становится ненадежным или технически невозможным.
Фланцы SAE обеспечивают герметичную стыковку рукавов высокого давления (РВД) и жестких труб с портами гидронасосов, моторов и цилиндров. Они широко применяются в тяжелой спецтехнике (экскаваторы Caterpillar, Komatsu, Hitachi), карьерном оборудовании, прокатных станах и прессах.
Основные серии: Code 61 и Code 62. В чем разница?
Визуально фланцевые зажимы могут выглядеть одинаково, но они критически отличаются по рабочим характеристикам и геометрическим параметрам. Смешивание компонентов разных серий недопустимо.
- SAE Code 61 (Standard Pressure Series).
- Также известна как «легкая» серия или 3000 PSI.
- Рассчитана на рабочее давление до 210–350 бар (в зависимости от типоразмера).
- Применяется в общепромышленных гидросистемах.
- SAE Code 62 (High Pressure Series).
- «Тяжелая» серия или 6000 PSI.
- Рассчитана на давление до 420 бар (системы S-серии).
- Отличия: увеличенная толщина фланцевых губок («ушей») и фланцевой головки, другое межцентровое расстояние крепежных отверстий. Болты в этой серии более мощные.
Инженеры ROKE помогут безошибочно идентифицировать серию по посадочным размерам и диаметру отверстий, чтобы исключить аварийные ситуации.
Конструкция и виды фланцев в каталоге
Система соединения SAE J518 включает в себя: фланцевую головку (на трубе или фитинге), уплотнительное кольцо (O-ring), два зажима (или один цельный) и 4 болта.
Мы предлагаем следующие варианты исполнения:
- Разъемные фланцы (Split Flanges / Фланцевые половинки). Состоят из двух скоб. Идеальны для монтажа в стесненных условиях, позволяют установить соединение на уже готовую трубу с приваренной головкой.

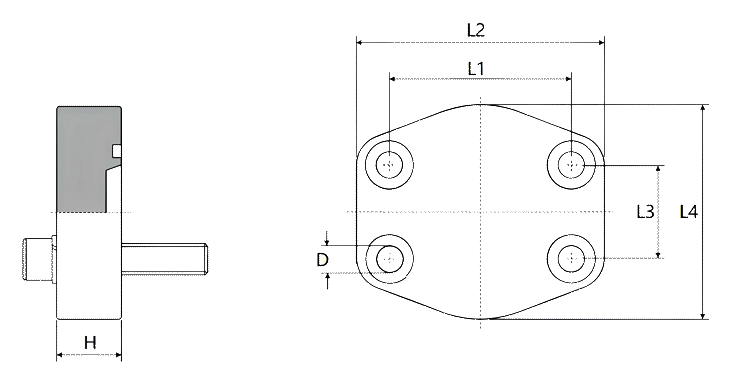

- Цельные фланцы (Mono / One-piece). Моноблочные зажимы с 4 отверстиями. Обеспечивают высокую жесткость узла.

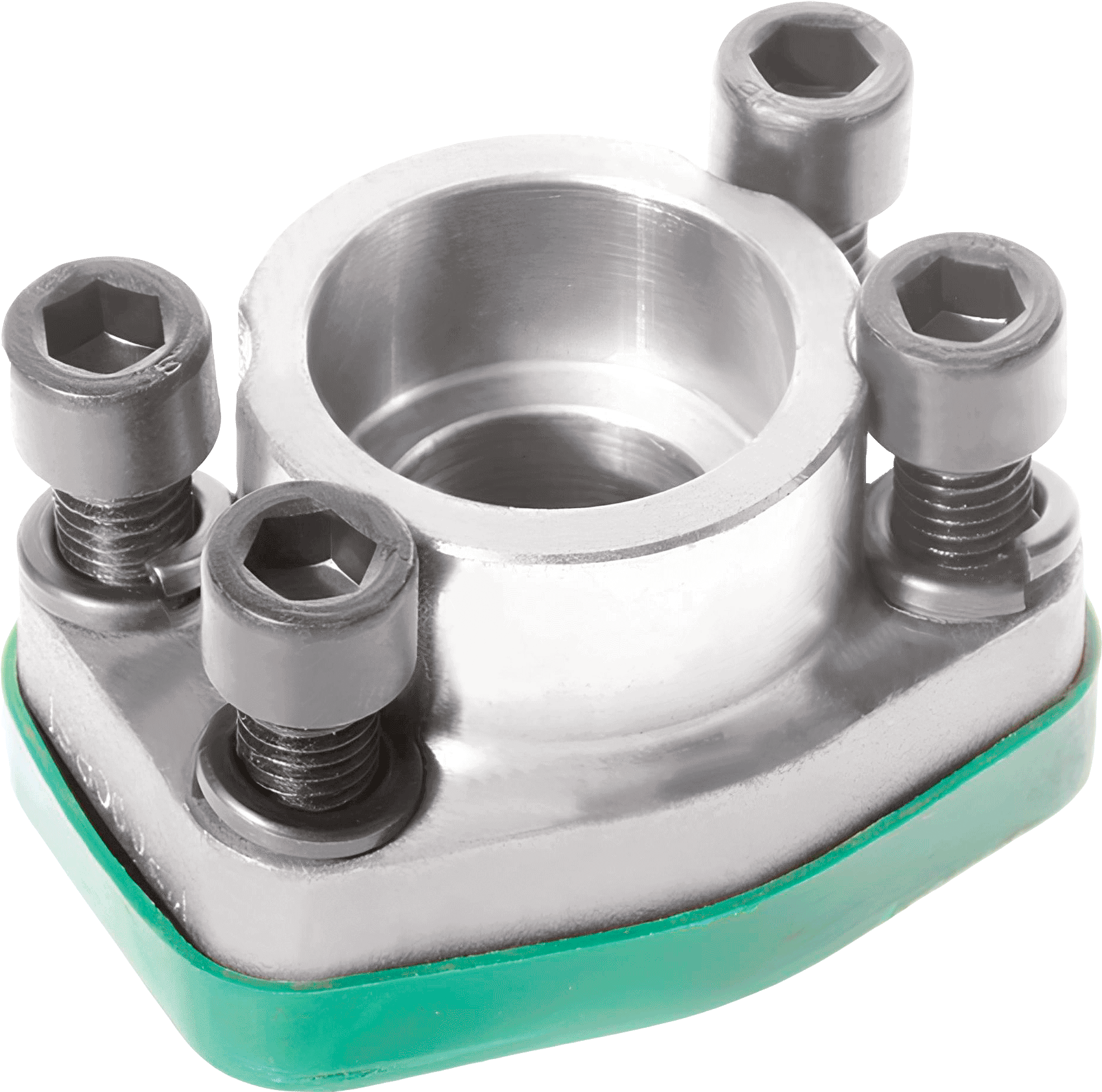

- Фланцы под приварку (Weld-on).
- Встык (Butt weld) — для соединения торец-в-торец.
- В раструб (Socket weld) — труба вставляется внутрь фланца перед сваркой (упрощает центровку).

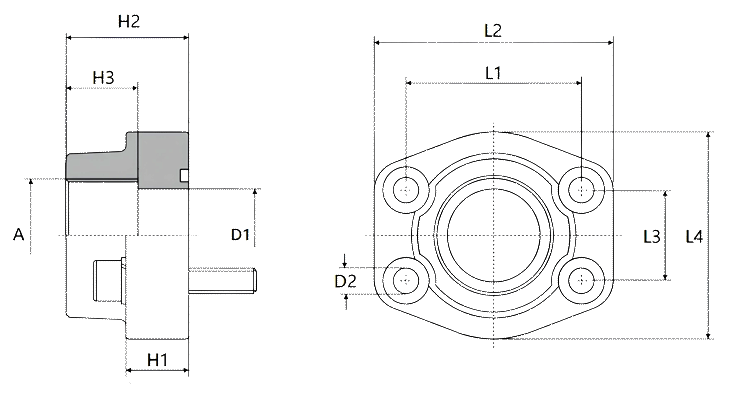

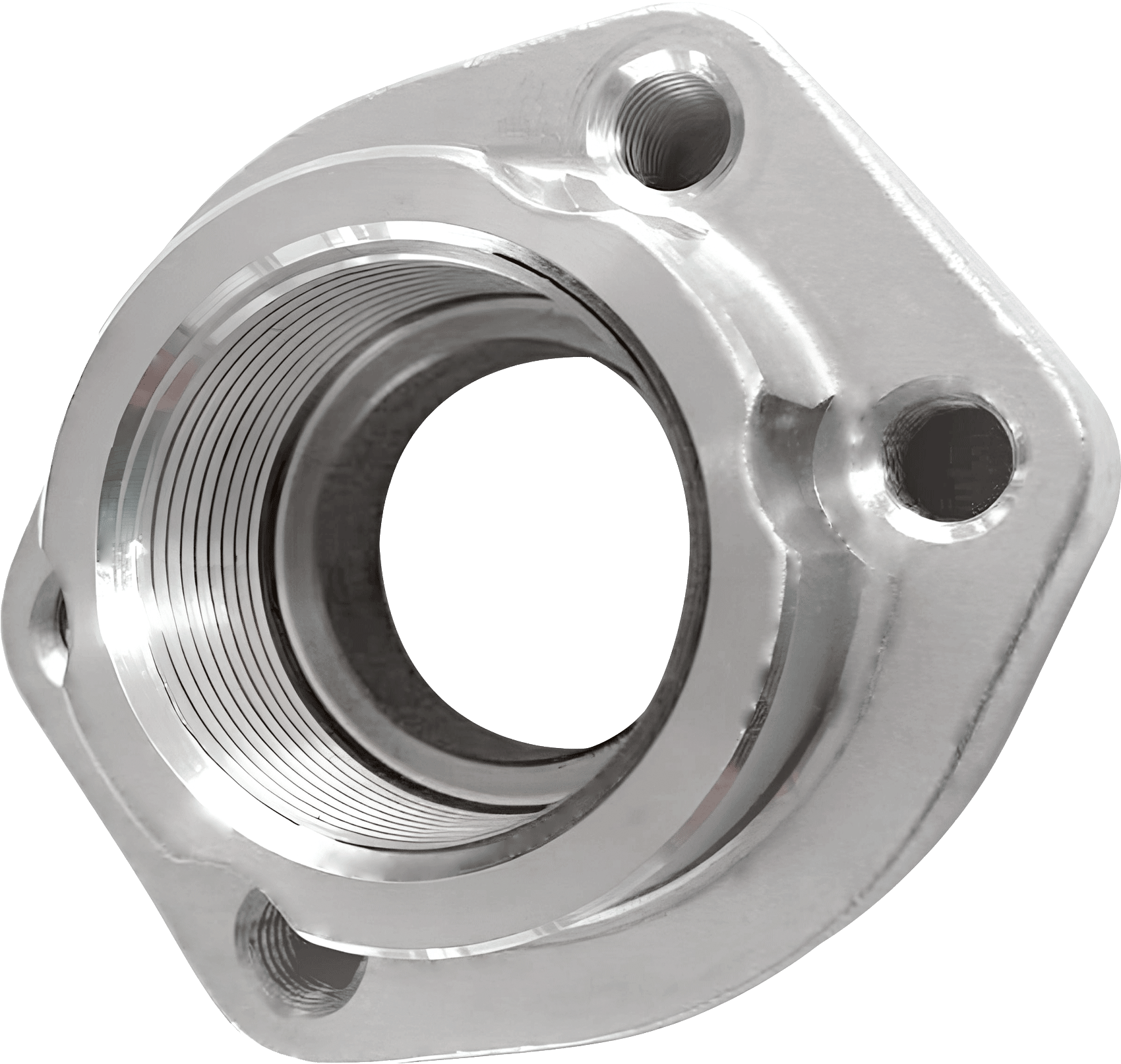

- Резьбовые фланцы. Переходники, которые крепятся к порту фланцем SAE, а на выходе имеют резьбу (BSP, NPT, JIC или метрику) для подключения РВД или другой арматуры.
Преимущества использования SAE-соединений
Почему конструкторы тяжелой техники отказываются от резьбовых фитингов в пользу фланцев?
- Надежность герметизации. Уплотнение происходит не по резьбе, а с помощью эластичного кольца круглого или прямоугольного сечения (O-ring), уложенного в канавку. При затяжке болтов кольцо деформируется, создавая идеальный барьер для масла даже при давлении 420 бар.
- Удобство монтажа. Для установки фланца SAE не требуется вращать трубу или использовать газовые ключи огромных размеров. Затяжка производится четырьмя сравнительно небольшими болтами с помощью обычного динамометрического ключа. Это критически важно при работе в тесных отсеках гидростанций.
- Вибростойкость. Четырехболтовое крепление с пружинными шайбами (гроверами) предотвращает самопроизвольное ослабление соединения при сильной вибрации.
Комплектация и заказ
В интернет-магазине ROKE вы можете купить фланцы SAE как отдельными компонентами (только корпус), так и полными монтажными комплектами (FL/FS kits).
В полный комплект обычно входят:
- Две фланцевые половинки (или один цельный фланец).
- 4 болта (метрические или дюймовые UNC — уточняйте при заказе!).
- Уплотнительное кольцо (материал NBR или FKM/Viton).
- Пружинные шайбы (гроверы).
Мы поддерживаем складское наличие самых востребованных позиций для оперативного ремонта техники и планового обслуживания гидросистем. Оформите заявку на сайте или отправьте спецификацию нашим менеджерам для подбора аналогов.
