Гидравлические обратные клапаны высокого давления
В каталоге ROKE представлена линейка промышленных обратных клапанов (Non-return valves / Check valves), предназначенных для работы в гидравлических системах высокого давления. Данный вид направляющей гидроаппаратуры выполняет критически важную функцию: свободно пропускает поток рабочей жидкости в одном направлении и герметично перекрывает его при попытке движения в обратную сторону.
Мы поставляем надежную запорную арматуру, рассчитанную на эксплуатацию в тяжелых условиях (давление до 400–600 бар), что исключает ее применение в бытовых сантехнических целях. Основная сфера использования — мобильная спецтехника, станочное оборудование, гидростанции и инструментальные линии.
Принцип работы и устройство
Обратный клапан имеет простую, но эффективную конструкцию, обеспечивающую высокую надежность. Основной запорный элемент — это подпружиненный конус (тарельчатый тип) или шарик, прижимаемый к седлу внутри стального корпуса.
Механизм действия:
- Открытие. Когда давление потока рабочей жидкости (масла) превышает силу сопротивления пружины (давление открытия / cracking pressure), запорный конус отходит от седла, открывая проходное сечение.
- Закрытие. При падении давления или смене направления потока, пружина возвращает конус в исходное положение. Обратное давление жидкости дополнительно прижимает элемент к седлу, обеспечивая «положительное» запирание.
Для обеспечения герметичности (отсутствия внутренних утечек) контактные поверхности выполняются с высокой точностью, часто с использованием эластомерных уплотнений (NBR, FKM/Viton) или по принципу «металл металл» для экстремальных условий.
Виды обратных клапанов в каталоге ROKE
При проектировании и ремонте гидросистем важно правильно выбрать тип монтажа клапана. Мы предлагаем два основных исполнения:

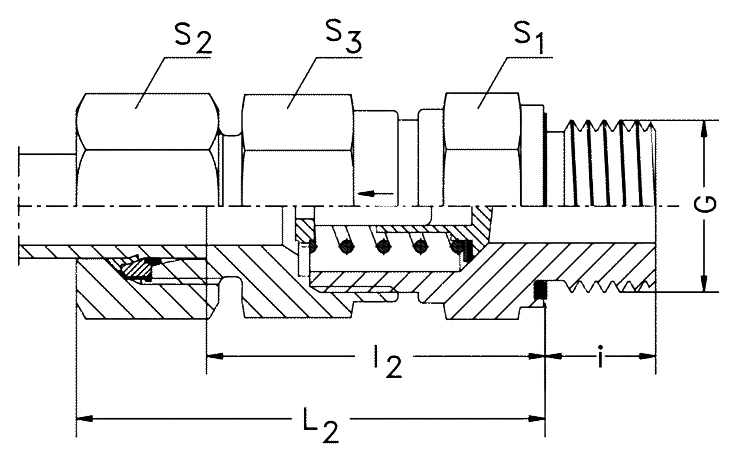

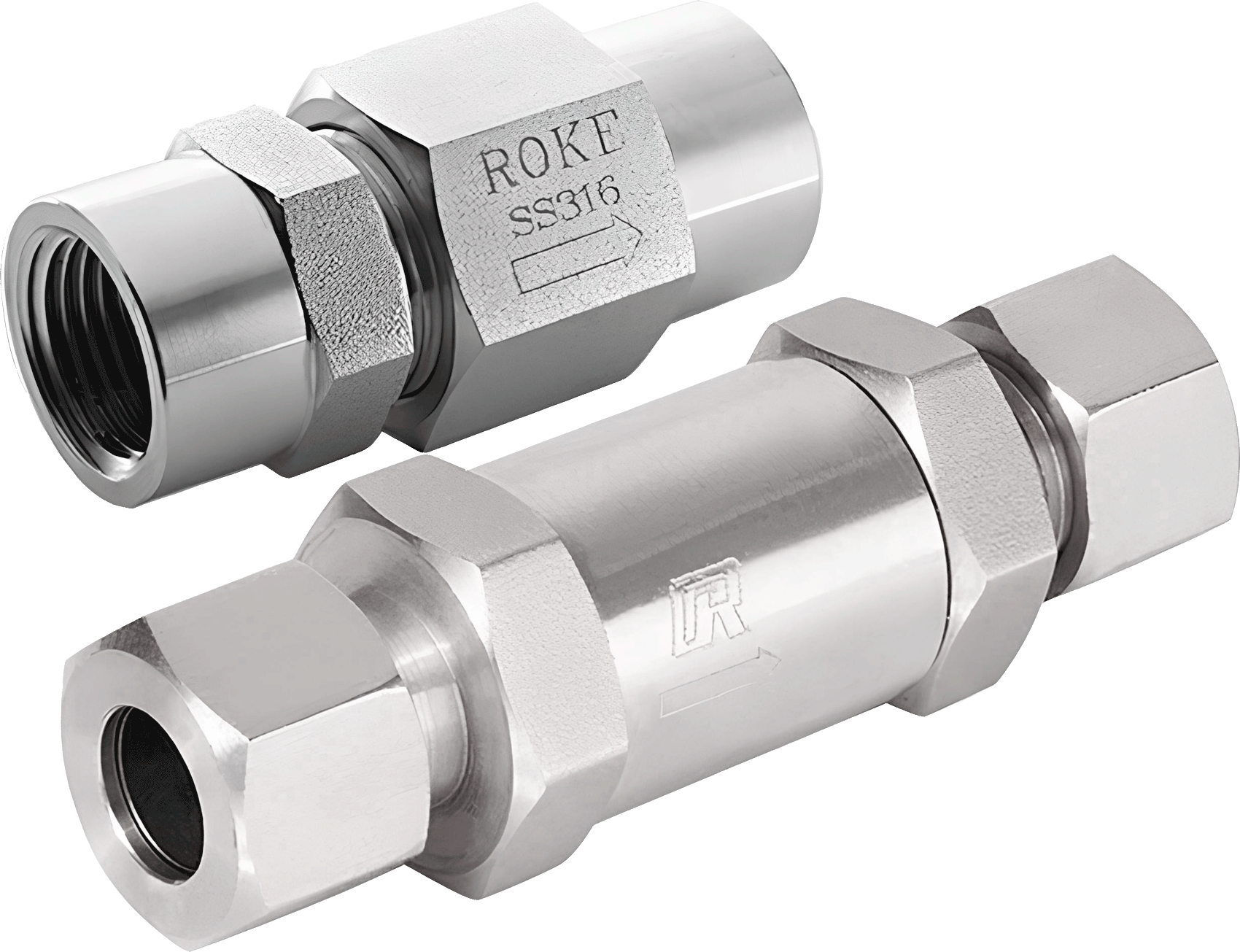

- Трубные (под врезное кольцо). Корпус клапана оснащен выходами с конусом 24° согласно стандарту DIN 2353 / ISO 8434-1. Такие клапаны монтируются непосредственно в разрыв жесткого трубопровода без использования дополнительных адаптеров. Доступны легкая (L) и тяжелая (S) серии.
- Резьбовые (Line mounting). Клапаны с внутренней цилиндрической (BSP), конической (NPT) или метрической резьбой. Они вкручиваются в линию, например, на концы рукавов высокого давления (РВД) или через переходные штуцеры.
По материалу исполнения доступны:
- Углеродистая сталь (с гальваническим покрытием) — стандартное решение для минеральных масел.
- Нержавеющая сталь (AISI 304/316) — для агрессивных сред, морских условий и химической промышленности.
Основные характеристики для выбора
Чтобы купить обратный клапан, который обеспечит корректную работу гидропривода, необходимо учитывать ряд параметров:
- Рабочее давление (PN). Большинство наших клапанов рассчитаны на номинальное давление от 250 до 400 бар, в зависимости от типоразмера.
- Пропускная способность (Q max). Недостаточное проходное сечение вызовет дросселирование потока, перегрев масла и потери мощности.
- Давление открытия. Стандартное значение для большинства промышленных клапанов составляет 0.5 – 1 бар. Этого достаточно для преодоления сопротивления пружины, но мало для создания значительного перепада. По спецзаказу доступны клапаны с усиленными пружинами (например, 3, 5 или 7 бар) для создания подпора. Стандартно, наши клапаны настроены на давление открытия 1 бар.
- Уплотнения. Стандарт NBR (нитрил) подходит для температур от -30°C до +100°C. Для высоких температур требуется FKM (Витон).
Области применения клапанов
Установка одностороннего клапана необходима для решения следующих технических задач:
- Защита насоса. Предотвращает обратный гидроудар и вращение вала насоса в обратную сторону при остановке системы под нагрузкой.
- Исключение опорожнения. Удерживает масло в магистралях при отключении насосной станции («подпорный клапан»), исключая кавитацию при следующем пуске.
- Контуры обхода (Байпас). Устанавливается параллельно фильтрам или теплообменникам для перепуска масла в случае их засорения (срабатывает при возрастании перепада давления).
- Разделение контуров. Позволяет запитывать одну систему от двух независимых насосов без перетекания жидкости между ними.
Обратите внимание: Для надежного удержания гидродвигателей (цилиндров) под нагрузкой рекомендуется использовать управляемые обратные клапаны (гидрозамки), которые также доступны к заказу.
Преимущества заказа в ROKE
Компания ROKE предлагает широкий складской ассортимент компонентов для гидравлических систем.
- Точность исполнения. Клапаны соответствуют геометрическим стандартам, что гарантирует легкий монтаж.
- Надежность. 100% контроль герметичности на производстве.
- Вариативность. В наличии изделия с дюймовыми и метрическими резьбами различных диаметров.
Чтобы уточнить актуальную цену, наличие нужного типоразмера или получить консультацию инженера по подбору аналога, оставьте заявку на сайте или свяжитесь с отделом продаж.
