Трубные соединения с двойным обжимным кольцом (Обжимные фитинги)
Высокотехнологичные трубные соединения с двойным обжимным кольцом (Double Ferrule Fittings) является «золотым стандартом» в нефтегазовой отрасли, химической промышленности и лабораторной технике. Фитинги обеспечивают исключительную герметичность газовых и жидкостных сред, работающих под экстремальным давлением и в широком диапазоне температур.
Продукция ROKE — это надежная, экономически эффективная альтернатива дорогостоящим брендам (Swagelok, Parker A-Lok, Hy-Lok, CIR-LOK), полностью соответствующая строгим требованиям к безопасности инструментальных линий и импульсных трубопроводов.
Конструкция и принцип действия: почему два кольца?

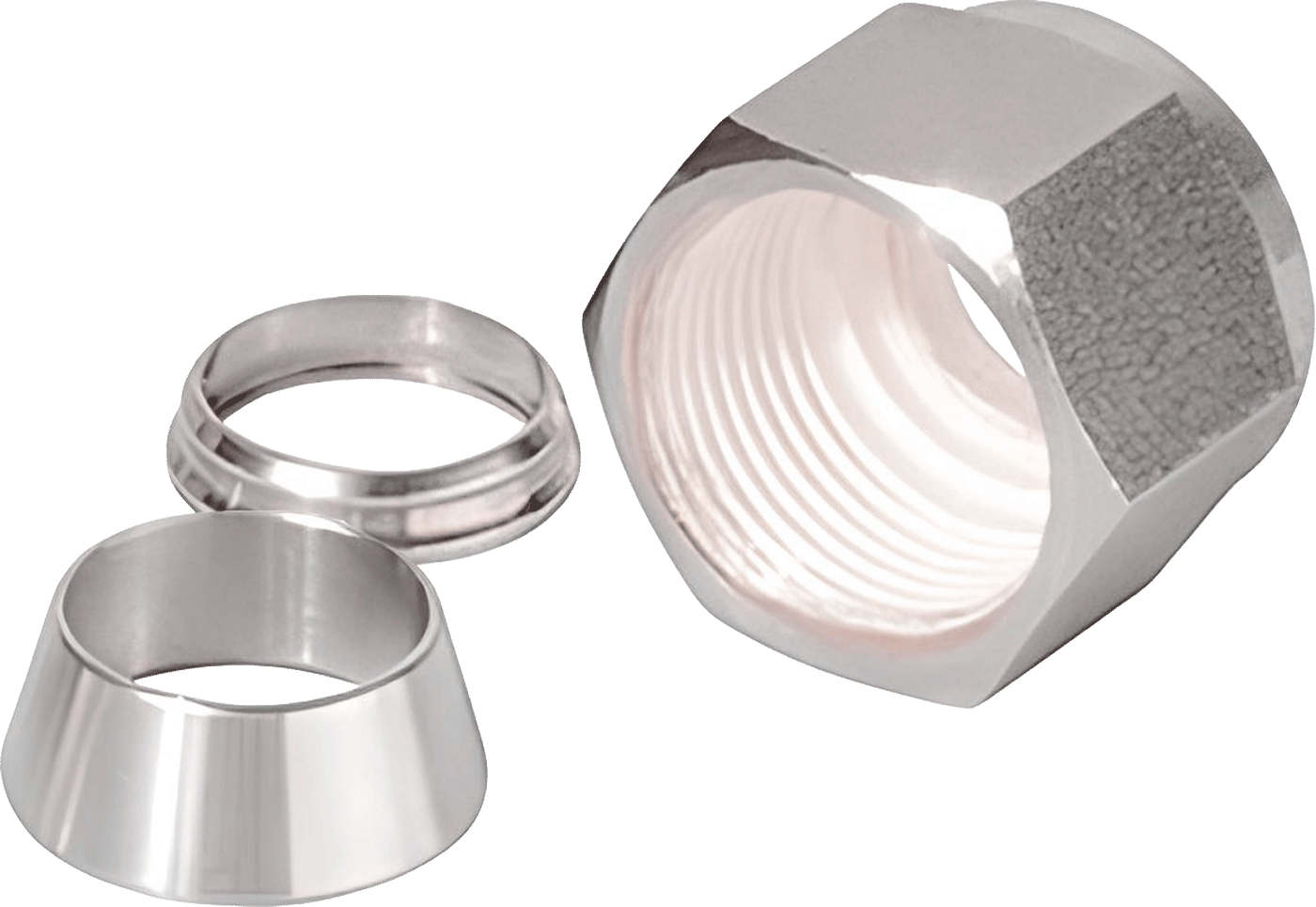

В отличие от стандартных гидравлических соединений или сварки, инструментальные фитинги с двумя кольцами используют уникальный механизм механического уплотнения. Узел состоит из четырех прецизионных элементов:
- Корпус с коническим посадочным местом.
- Переднее кольцо (Front Ferrule). Отвечает за первичную герметизацию, уплотняя зазор между трубкой и корпусом.
- Заднее кольцо (Back Ferrule). Выполняет функцию анкера. При затяжке гайки оно «вгрызается» в тело трубы одновременно деформируя переднее кольцо, обеспечивая надежное механическое удержание и защиту от вырывания давлением.
- Накидная гайка, передающая усилие.
Такое разделение функций (герметизация + удержание) позволяет системе компенсировать допуски наружного диаметра трубки и, что критически важно, эффективно гасить вибрационные нагрузки. Это делает соединения с двойным обжимным кольцом незаменимыми там, где есть пульсация давления или механическая вибрация от компрессоров и насосов.
Области применения инструментальных фитингов
Благодаря использованию качественной нержавеющей стали AISI 316L и конструктивной надежности, обжимные соединения ROKE применяются в самых ответственных узлах:
- КИПиА и аналитика. Подключение манометров, датчиков давления, расходомеров.
- Импульсные линии. Передача сигналов давления в системах автоматического управления.
- Работа с газами. Фитинги обеспечивают «газоплотность» даже для текучих газов с малыми молекулами (водород, гелий), исключая утечки, которые не способны удержать обычные резьбовые соединения.
- Агрессивные среды. Химическая стойкость нержавеющей стали позволяет использовать арматуру в контакте с кислотами, щелочами и морской водой.
- Пробоотборные системы и лабораторное оборудование.
Преимущества заказа фитингов ROKE
Мы предлагаем купить обжимные соединения, которые прошли строгий контроль геометрии и материалов.
- Отсутствие сварки и развальцовки. Монтаж производится обычным гаечным ключом, что исключает огневые работы на объекте и ускоряет сборку системы.
- Воспроизводимость монтажа. Соединение можно разбирать и собирать многократно без потери герметичности (при соблюдении инструкции).
- Калибруемость. Правильность затяжки можно легко проверить специальным щупом-калибром зазора.
- Широкий диапазон параметров. Рабочее давление фитингов рассчитано так, чтобы выдерживать разрывное давление самой калиброванной трубки.
Как выбрать двухкомпонентные фитинги
При подборе комплектующих для трубной обвязки необходимо учитывать следующие характеристики:
- Размерная система. В каталоге представлены как метрические фитинги (под трубку 6 мм, 8 мм, 10 мм и др.), так и дюймовые, часто используемые в импортном оборудовании (1/4”, 1/2”, 3/8”).

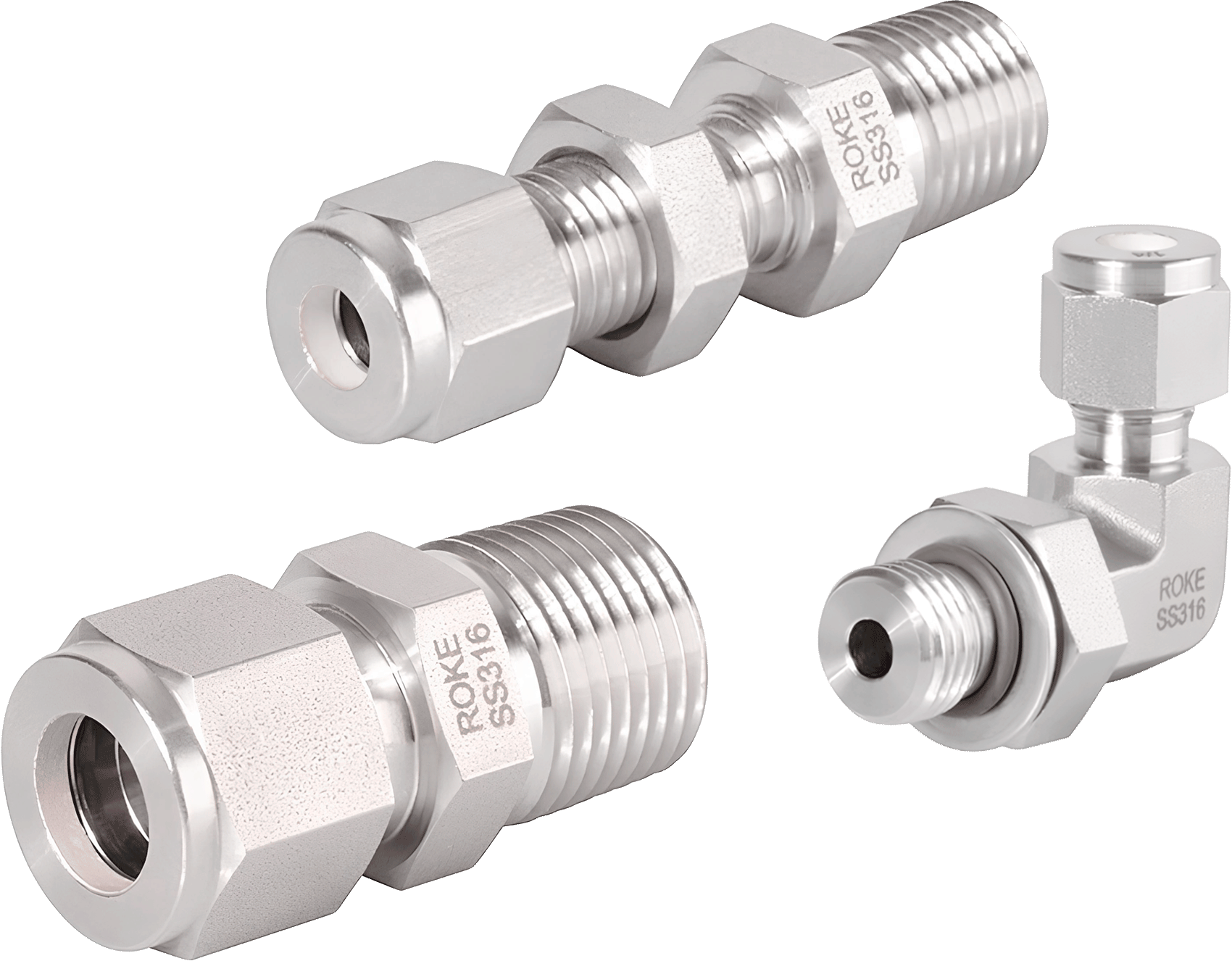

- Тип присоединительной резьбы. Для перехода на агрегаты доступны варианты с конической резьбой NPT (стандарт для КИПиА), а также BSPT (R) и цилиндрической BSPP (G).

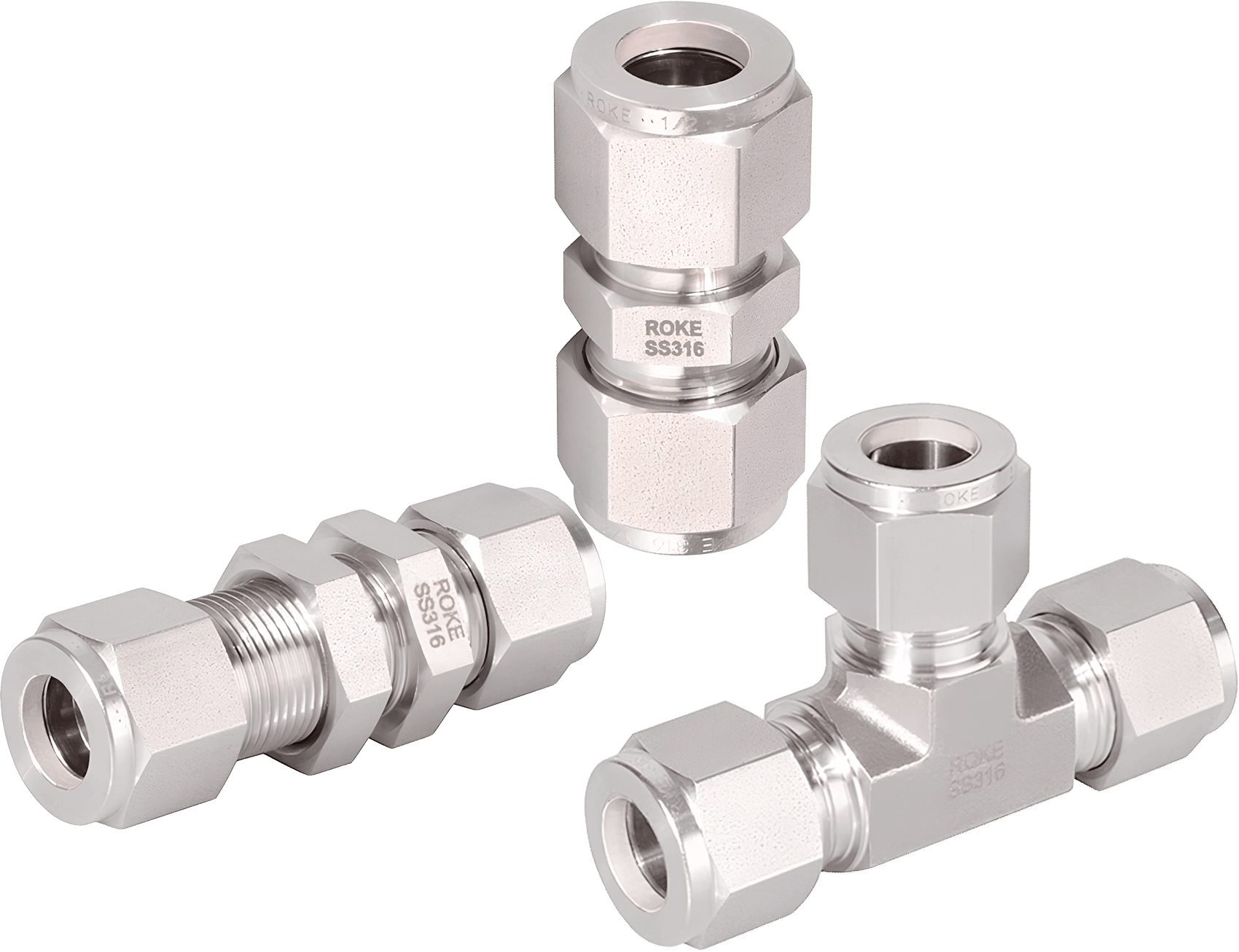

- Конфигурация. Прямые соединители (муфты), угольники, тройники, адаптеры, переборочные фитинги (для прохода через панель шкафа).
Почему выбирают ROKE?
Компания ROKE понимает цену простоя и риски утечек в промышленных системах. Мы предлагаем не просто «железо», а готовое решение для снабжения.
- Наличие на складе. Поддерживаем запас востребованных позиций метрических и дюймовых размеров.
- Профессиональный подбор. Поможем скомплектовать сложную спецификацию и подобрать аналоги ушедших с рынка брендов.
- Доставка по РФ. Оперативная отгрузка в любой регион.
- Выгодная цена. Прямые поставки позволяют нам предлагать конкурентные условия без наценок посредников.
Оформите заказ на сайте или направьте заявку менеджерам, чтобы получить КП и уточнить сроки поставки.
