Гидравлические резьбовые адаптеры и переходники
При сборке, ремонте или модернизации гидравлических систем инженеры часто сталкиваются с проблемой несовместимости портов. Насос может иметь метрическую резьбу, распределитель — дюймовую BSP, а рукава высокого давления (РВД) — американский стандарт JIC. Раздел резьбовых соединений ROKE призван решить эту задачу.
В данной категории представлены гидравлические адаптеры и переходники (Hydraulic Adapters) — элементы, работающие по принципу «резьба в резьбу». Они не требуют вальцовки труб или врезных колец, а служат надежным интерфейсом для стыковки разнородных компонентов гидролинии, изменения типа уплотнения или разветвления потоков.
Основные виды резьбовых соединений: конструктор для гидравлики
Наш каталог позволяет «поженить» практически любые стандарты, встречающиеся в мировой промышленности — от спецтехники Komatsu и Caterpillar до станков европейского производства. Мы классифицируем адаптеры по функционалу:

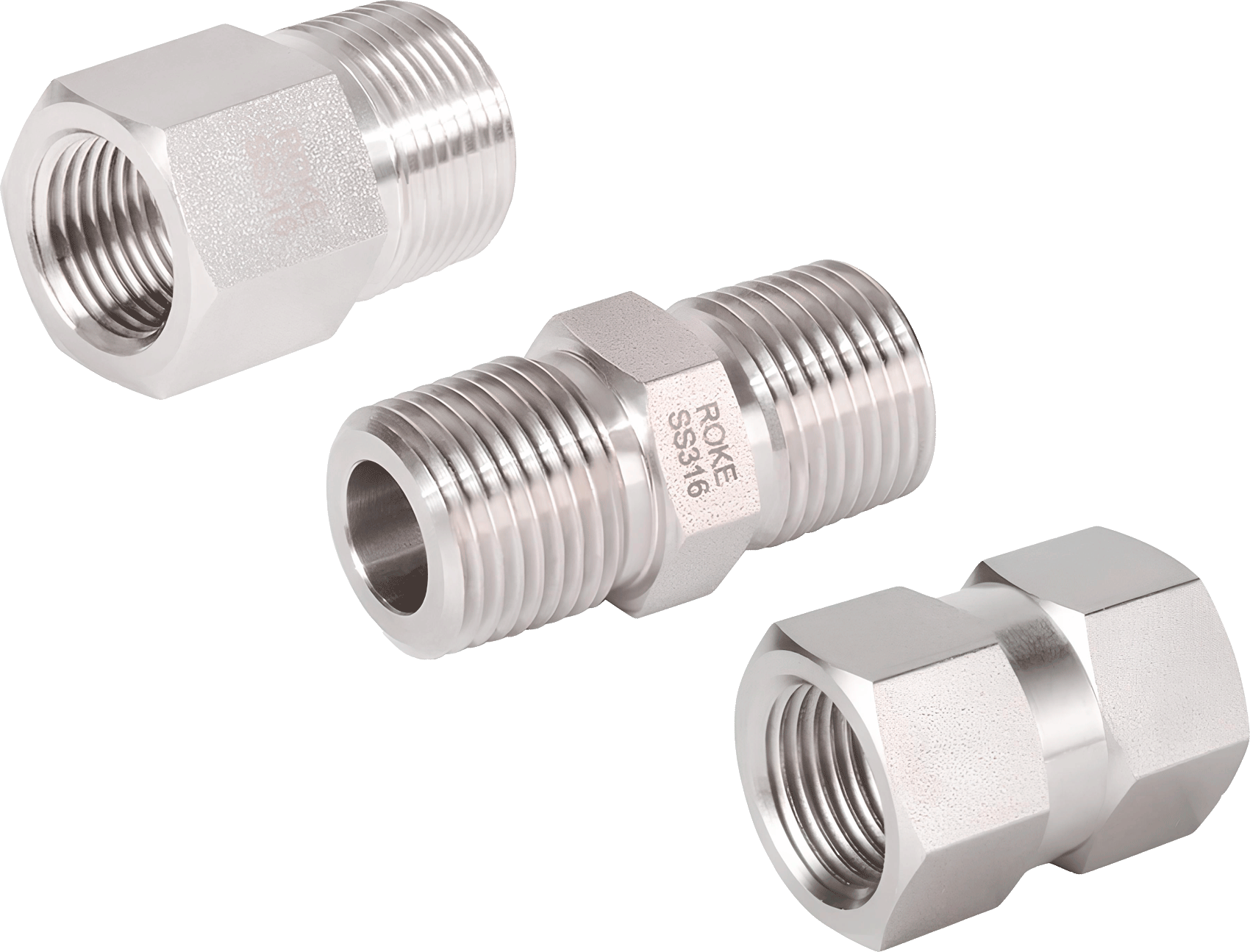

- Ниппели (Штуцеры соединительные). Адаптеры типа «Папа-Папа» (наружная резьба с обеих сторон). Используются для соединения двух муфт, вкручивания в порт агрегата или соединения двух шлангов с фитингами типа «Гайка».
- Муфты (Адаптеры переходные). Соединения типа «Мама-Мама» (внутренняя резьба). Служат для стыковки двух штуцеров.
- Переходники и Футорки. Редукционные элементы для перехода с одного диаметра на другой (например, с 1/2" на 3/4") или смены типа резьбы (например, с Метрики на BSP). Включают конфигурации «Штуцер-Гайка».

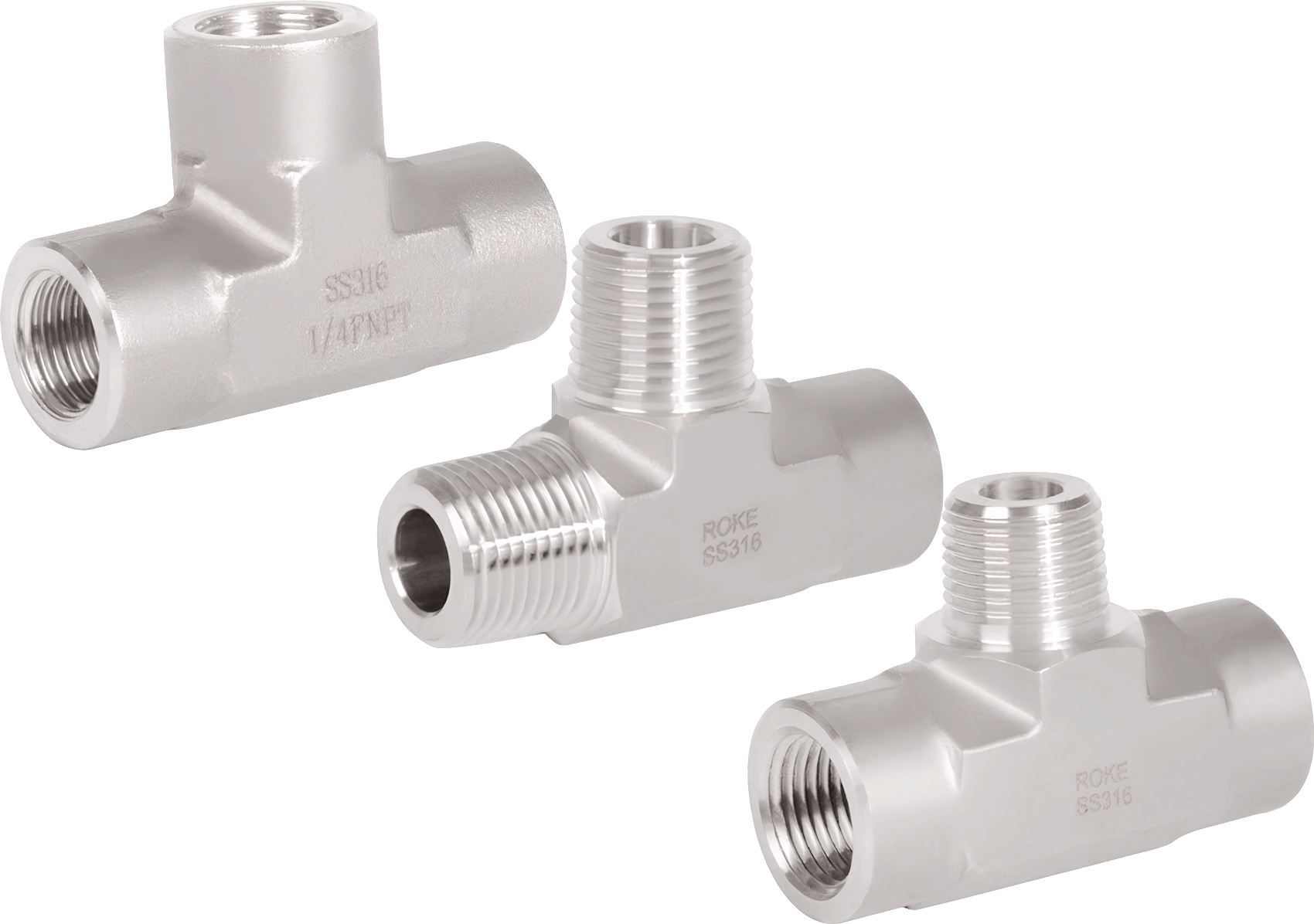

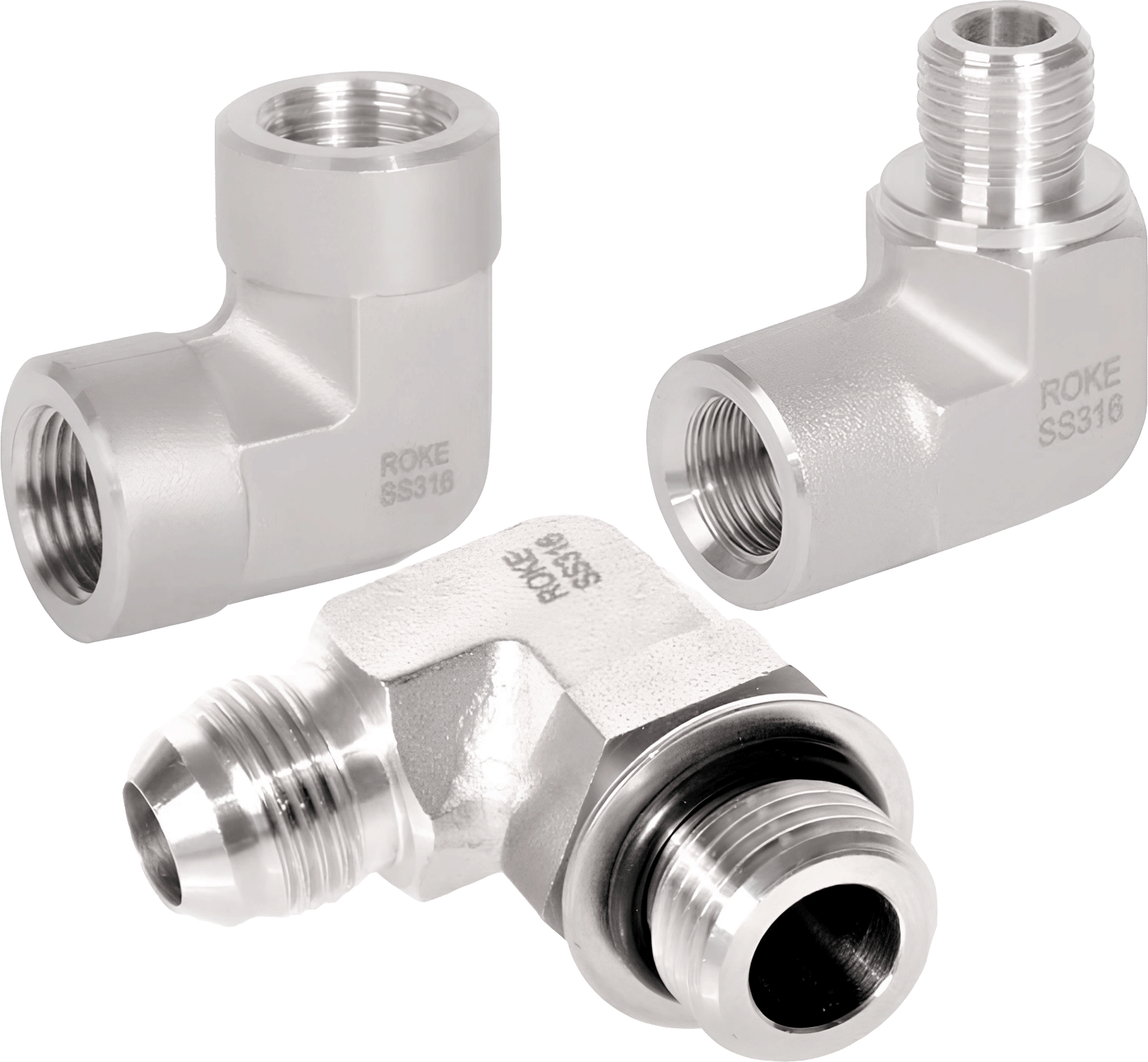

- Угловые и Т-образные адаптеры. Угольники (90° и 45°) и тройники позволяют компактно развести магистрали в ограниченном пространстве.

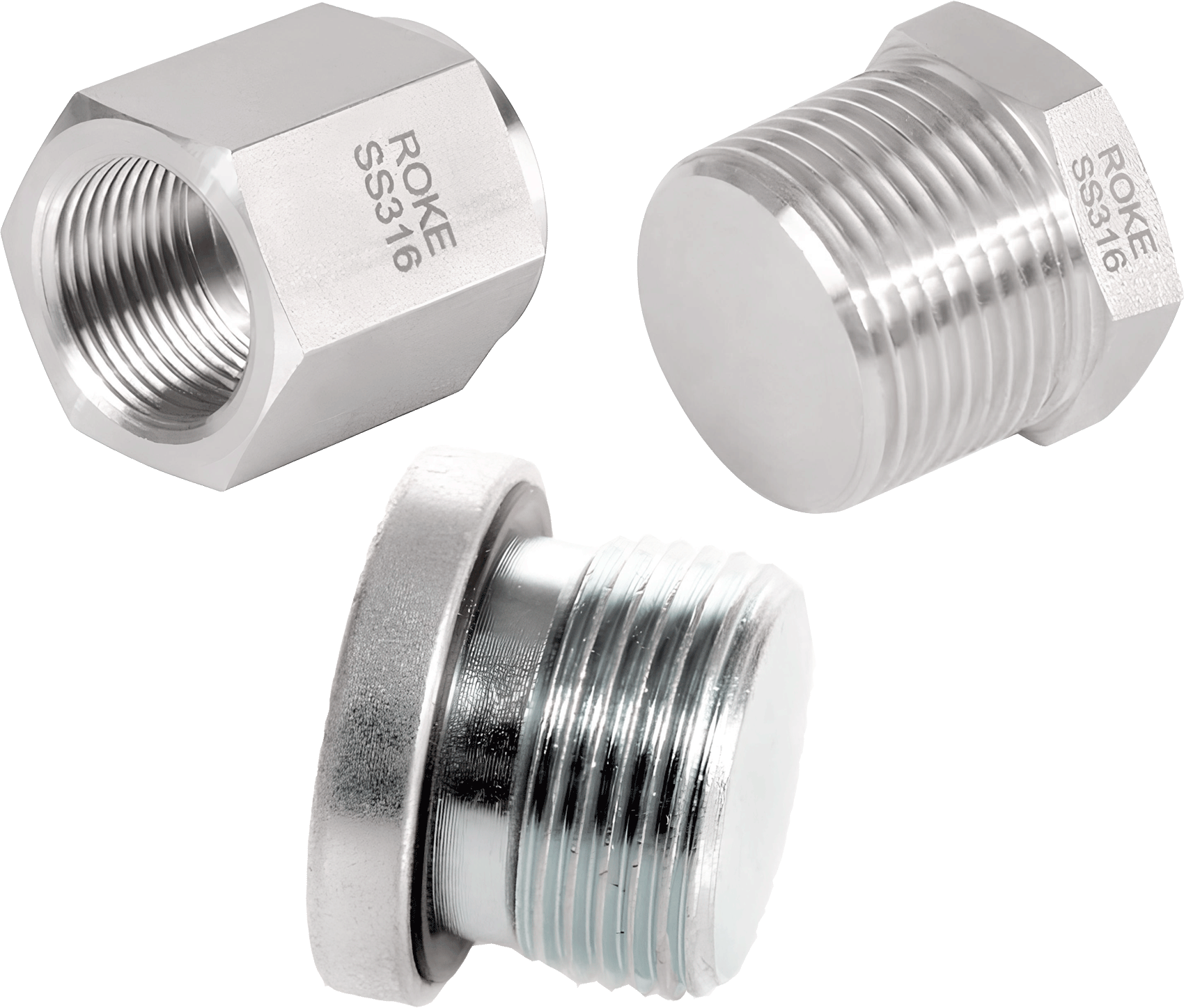

- Заглушки для гидравлики. Резьбовые пробки (с наружной или внутренней резьбой) для герметичного закрытия неиспользуемых портов или аварийного глушения линий.
В наличии вся география резьбовых стандартов:
- Метрические (Metric): DIN / ISO.
- Трубные дюймовые (BSP): Британский стандарт (G — цилиндрическая, R — коническая). Самый популярный в Европе.
- Американские (SAE/UNF): Стандарты JIC (конус 74°), ORFS (торцевое уплотнение O-ring), NPT (коническая резьба).
Типы уплотнений: за счет чего держится давление?
В отличие от водопроводной арматуры, где герметичность часто достигается подмоткой (лён, ФУМ), в гидравлике высокого давления работают другие принципы. Правильный выбор адаптера зависит от типа ответной части:
- Уплотнение по конусу (Металл-по-металлу). Надежная герметизация за счет плотного контакта поверхностей. Примеры: BSP (конус 60°), JIC (конус 74°), метрические конусы 24°.
- Эластомерные уплотнения. Обеспечивают "сухую" герметичность даже при вибрациях.
- ED-уплотнение (Eolastic Seal): Встроенное профильное кольцо в основании резьбы (заменяет медные шайбы).
- O-Ring: Резиновое кольцо на конусе или в торце (ORFS).
- Bonded Seal (USIT): Резинометаллическое кольцо для уплотнения плоскости.
- Уплотнение по резьбе. Характерно для конических резьб (NPT, BSPT/R). При затяжке витки деформируются, создавая замок. Рекомендуется использование резьбовых герметиков.
Материалы и надежность
Резьбовые фитинги высокого давления испытывают колоссальные нагрузки. Обычная латунь или чугун здесь недопустимы. Адаптеры ROKE изготавливаются из:
- Нержавеющей стали (AISI 316L) — для агрессивных сред, офшорных проектов и пищевой промышленности.
Как подобрать резьбовой адаптер
Если у вас "не вкручивается", следуйте алгоритму:
- Определите тип резьбы. Измерьте наружный диаметр штуцера штангенциркулем. Для дюймовых резьб важно количество ниток на дюйм (шаг), для метрических — расстояние между витками в мм.
- Осмотрите уплотняющую поверхность. Есть ли конус? Он вогнутый или выпуклый? Присутствует ли уплотнение в виде шайбы или уплотнительного кольца?
- Выберите конфигурацию. Нужен переход «Папа-Мама», поворотный угол или редукция?
Почему стоит заказать соединители в ROKE
Мы понимаем цену простоя техники из-за отсутствия копеечной детали.
- Редкие переходы в наличии. У нас можно купить штуцер соединительный для перехода с редкой резьбы Komatsu на стандартный BSP.
- Точность исполнения. Идеальная нарезка резьбы и геометрия конусов гарантируют легкий монтаж и отсутствие утечек масла.
- Помощь экспертов. Не знаете, какая у вас резьба? Пришлите фото или размеры — наши инженеры идентифицируют стандарт и подберут аналог.
Изучите ассортимент каталога, чтобы найти необходимую деталь, либо свяжитесь с отделом продаж для оперативного подсчёта по спецификации.
